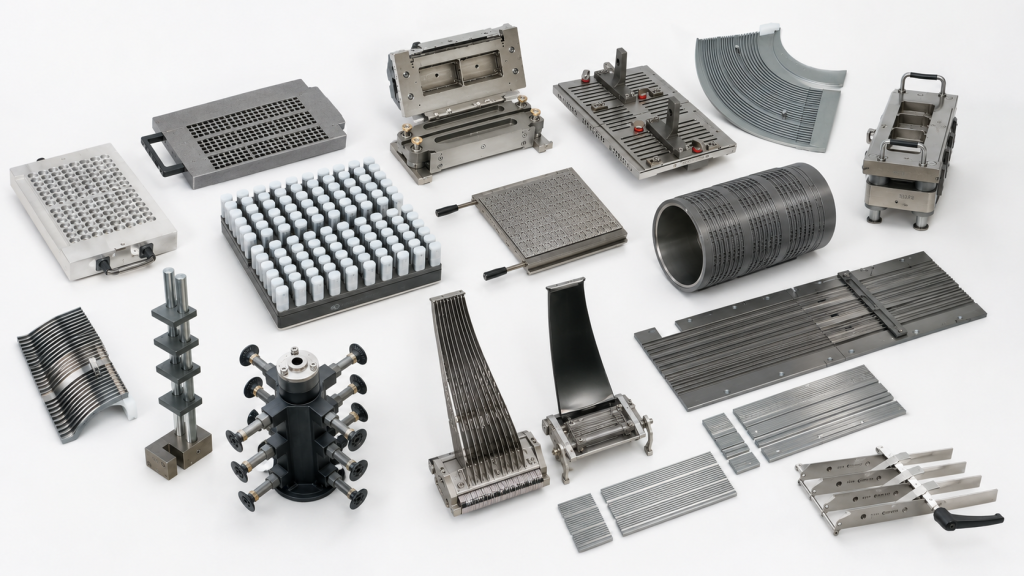

Форматные части для европейских упаковочных машин
Современная упаковочная линия должна не только обеспечивать высокую производительность, но и быстро адаптироваться к выпуску разных продуктов. Для фармацевтических предприятий это особенно важно: на одной машине могут упаковываться таблетки и капсулы различной формы, размера и дозировки, а также использоваться блистеры и картонные пачки разных габаритов.
Форматные части для блистерных машин
Блистерная упаковочная машина последовательно выполняет несколько операций: формование ячеек, загрузку продукта, запечатывание, нанесение маркировки и высечку готового блистера. Для каждой из этих стадий используются собственные форматные элементы.
Формующий инструмент
Формующий комплект определяет размер, глубину и расположение ячеек будущего блистера. В каталоге представлены:
От корректной конструкции формующего комплекта зависит не только внешний вид упаковки, но и сохранность таблеток или капсул. Слишком тесная ячейка может повреждать продукт, а чрезмерно большая — ухудшать его фиксацию и презентацию.
Системы подачи продукта
Задача системы подачи — равномерно распределить таблетки или капсулы по сформированным ячейкам. Тип питателя выбирается с учётом формы продукта, его размеров, покрытия, хрупкости и производительности машины.
В каталоге представлены различные элементы систем подачи:
При проектировании питателя необходимо обеспечить бережное обращение с продуктом. Детали не должны повреждать оболочку капсул, стирать покрытие таблеток или создавать участки, в которых продукт будет застревать.
Запаечный инструмент
После загрузки продукта блистер закрывается покровным материалом. Для этого используются верхняя и нижняя запаечные плиты либо запаечные ролики — в зависимости от конструкции машины.
Форматные части участка запайки должны обеспечивать:
Поверхность инструмента может иметь специальный рисунок или насечку, которая формирует характерную текстуру зоны запайки и повышает стабильность соединения упаковочных материалов.
Инструмент для тиснения, перфорации и высечки
После запайки на блистер может наноситься номер серии, дата производства, срок годности или другая маркировка. Для этого используются инструменты тиснения и кодирования.
На завершающем этапе полотно разделяется на отдельные блистеры. Высечной инструмент должен обеспечивать чистый рез без заусенцев, деформации или расслоения материала.
В форматный комплект могут входить:
Транспортирующие и направляющие элементы
Кроме основных формующих и высечных инструментов, большое значение имеют вспомогательные детали, обеспечивающие перемещение упаковочного материала и продукта внутри машины.
К ним относятся направляющие полотна, транспортные направляющие, индексирующие ролики, элементы конвейера, вакуумные захваты и рычаги переноса. В каталоге среди таких компонентов представлены web guide track, conveyor guide и sucker arm.
Износ даже небольшой направляющей может стать причиной смещения полотна и нарушения синхронизации последующих операций. Поэтому вспомогательные форматные элементы требуют такой же точности изготовления, как формующие и запаечные инструменты.
Форматные части для картонажных машин
В форматный комплект картонажной машины обычно входят направляющие продукта и пачки, ячейки транспортной цепи, толкатели, элементы магазина картонных заготовок, присоски и захваты, инструменты раскрытия пачки, направляющие клапанов, узлы закрывания и элементы подачи инструкции.
Для упаковки блистеров особенно важно согласовать форматные части блистерной и картонажной машин. Размер готового блистера, количество блистеров в пачке, положение инструкции и внутренняя геометрия коробки должны рассматриваться как единая система.
Неправильно подобранные направляющие или толкатели могут вызвать замятие пачек, повреждение блистеров, нарушение положения инструкции и регулярные остановки линии.
Требования к форматным частям для европейского оборудования
При изготовлении комплектов для европейских упаковочных машин необходимо учитывать не только основные габариты, но и посадочные поверхности, расположение креплений, рабочие зазоры, твёрдость материалов, качество обработки и кинематику оборудования.
Производство может выполняться:
Для сложных деталей создаётся цифровая трёхмерная модель, после чего комплект изготавливается на оборудовании с ЧПУ. Перед передачей заказчику рекомендуется проводить контроль размеров, пробную сборку и, при возможности, испытание на тестовом материале.
Особое внимание следует уделять деталям, контактирующим с лекарственным продуктом. Материалы должны быть пригодны для применения в фармацевтическом производстве, устойчивы к очистке и не должны повреждать поверхность таблеток или капсул.
Быстрая и безопасная переналадка
Правильно спроектированный форматный комплект сокращает время перехода между продуктами. В каталоге неоднократно подчёркивается принцип быстрого перехода между форматами: для лабораторной машины заявлена смена комплекта без инструмента, а для модели EB-160 — удобная эксплуатация и quick changeover.

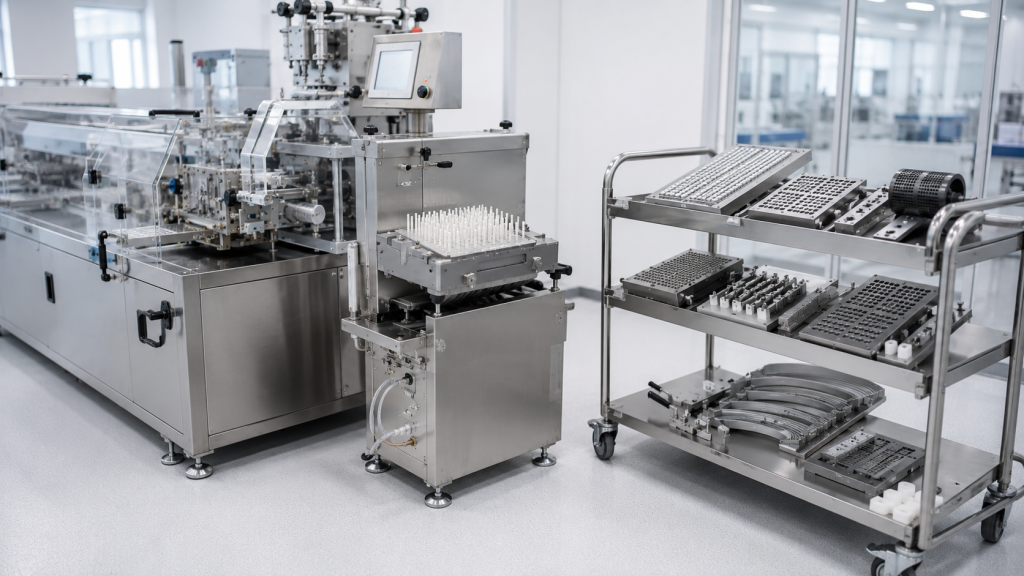

Для хранения сменных компонентов могут использоваться специальные мобильные тележки. Они помогают систематизировать комплект, защищают дорогостоящий инструмент от повреждений и упрощают его перемещение к упаковочной линии. В каталоге тележка для форматных частей выделена как отдельная позиция.
Каждый элемент желательно маркировать с указанием машины, продукта и номера формата. Это снижает риск смешивания деталей от разных комплектов и ускоряет подготовку оборудования к запуску.
Преимущества качественного форматного комплекта
Использование точно изготовленных форматных частей позволяет:
Форматные части являются не просто набором сменных деталей, а важным элементом эффективности всей упаковочной линии. Их качество определяет, насколько быстро предприятие сможет вывести новый продукт, перейти на другой размер упаковки и поддерживать стабильное серийное производство.
Форматные части для блистерных машин
Блистерная упаковочная машина последовательно выполняет несколько операций: формование ячеек, загрузку продукта, запечатывание, нанесение маркировки и высечку готового блистера. Для каждой из этих стадий используются собственные форматные элементы.
Формующий инструмент
Формующий комплект определяет размер, глубину и расположение ячеек будущего блистера. В каталоге представлены:
- нижняя формующая плита;
- верхняя формующая плита;
- направляющая плита пуансонов;
- плита пуансонов, или plug plate;
- элементы для термоформования и холодного формования.
От корректной конструкции формующего комплекта зависит не только внешний вид упаковки, но и сохранность таблеток или капсул. Слишком тесная ячейка может повреждать продукт, а чрезмерно большая — ухудшать его фиксацию и презентацию.
Системы подачи продукта
Задача системы подачи — равномерно распределить таблетки или капсулы по сформированным ячейкам. Тип питателя выбирается с учётом формы продукта, его размеров, покрытия, хрупкости и производительности машины.
В каталоге представлены различные элементы систем подачи:
- трубчатый питатель;
- дозатор типа dozer;
- подающий барабан;
- подающий канал;
- форматные вставки;
-
направляющие дорожки.
При проектировании питателя необходимо обеспечить бережное обращение с продуктом. Детали не должны повреждать оболочку капсул, стирать покрытие таблеток или создавать участки, в которых продукт будет застревать.
Запаечный инструмент
После загрузки продукта блистер закрывается покровным материалом. Для этого используются верхняя и нижняя запаечные плиты либо запаечные ролики — в зависимости от конструкции машины.
Форматные части участка запайки должны обеспечивать:
- равномерное давление;
- стабильный температурный режим;
- точное совмещение плёнки и фольги;
- герметичность каждой ячейки;
-
отсутствие складок, смещений и непропаянных участков.
Поверхность инструмента может иметь специальный рисунок или насечку, которая формирует характерную текстуру зоны запайки и повышает стабильность соединения упаковочных материалов.
Инструмент для тиснения, перфорации и высечки
После запайки на блистер может наноситься номер серии, дата производства, срок годности или другая маркировка. Для этого используются инструменты тиснения и кодирования.
На завершающем этапе полотно разделяется на отдельные блистеры. Высечной инструмент должен обеспечивать чистый рез без заусенцев, деформации или расслоения материала.
В форматный комплект могут входить:
- инструмент тиснения;
- перфорационный инструмент;
- верхняя и нижняя части высечного штампа;
- индексирующие ролики;
- ролики участка высечки;
- направляющие полотна.
Транспортирующие и направляющие элементы
Кроме основных формующих и высечных инструментов, большое значение имеют вспомогательные детали, обеспечивающие перемещение упаковочного материала и продукта внутри машины.
К ним относятся направляющие полотна, транспортные направляющие, индексирующие ролики, элементы конвейера, вакуумные захваты и рычаги переноса. В каталоге среди таких компонентов представлены web guide track, conveyor guide и sucker arm.
Износ даже небольшой направляющей может стать причиной смещения полотна и нарушения синхронизации последующих операций. Поэтому вспомогательные форматные элементы требуют такой же точности изготовления, как формующие и запаечные инструменты.
Форматные части для картонажных машин
В форматный комплект картонажной машины обычно входят направляющие продукта и пачки, ячейки транспортной цепи, толкатели, элементы магазина картонных заготовок, присоски и захваты, инструменты раскрытия пачки, направляющие клапанов, узлы закрывания и элементы подачи инструкции.
Для упаковки блистеров особенно важно согласовать форматные части блистерной и картонажной машин. Размер готового блистера, количество блистеров в пачке, положение инструкции и внутренняя геометрия коробки должны рассматриваться как единая система.
Неправильно подобранные направляющие или толкатели могут вызвать замятие пачек, повреждение блистеров, нарушение положения инструкции и регулярные остановки линии.
Требования к форматным частям для европейского оборудования
При изготовлении комплектов для европейских упаковочных машин необходимо учитывать не только основные габариты, но и посадочные поверхности, расположение креплений, рабочие зазоры, твёрдость материалов, качество обработки и кинематику оборудования.
Производство может выполняться:
- по оригинальной конструкторской документации;
- по чертежам заказчика;
- по образцам существующих деталей;
- по результатам измерения и обратного проектирования;
- по упаковочному материалу и образцам продукта.
Для сложных деталей создаётся цифровая трёхмерная модель, после чего комплект изготавливается на оборудовании с ЧПУ. Перед передачей заказчику рекомендуется проводить контроль размеров, пробную сборку и, при возможности, испытание на тестовом материале.
Особое внимание следует уделять деталям, контактирующим с лекарственным продуктом. Материалы должны быть пригодны для применения в фармацевтическом производстве, устойчивы к очистке и не должны повреждать поверхность таблеток или капсул.
Быстрая и безопасная переналадка
Правильно спроектированный форматный комплект сокращает время перехода между продуктами. В каталоге неоднократно подчёркивается принцип быстрого перехода между форматами: для лабораторной машины заявлена смена комплекта без инструмента, а для модели EB-160 — удобная эксплуатация и quick changeover.
Для хранения сменных компонентов могут использоваться специальные мобильные тележки. Они помогают систематизировать комплект, защищают дорогостоящий инструмент от повреждений и упрощают его перемещение к упаковочной линии. В каталоге тележка для форматных частей выделена как отдельная позиция.
Каждый элемент желательно маркировать с указанием машины, продукта и номера формата. Это снижает риск смешивания деталей от разных комплектов и ускоряет подготовку оборудования к запуску.
Преимущества качественного форматного комплекта
Использование точно изготовленных форматных частей позволяет:
- стабилизировать работу упаковочной машины;
- сократить продолжительность переналадки;
- уменьшить количество бракованных блистеров и пачек;
- снизить расход упаковочных материалов;
- обеспечить аккуратную загрузку продукта;
- сохранить герметичность упаковки;
- продлить срок службы оборудования;
- оперативно запускать новые размеры и конфигурации упаковки.
Форматные части являются не просто набором сменных деталей, а важным элементом эффективности всей упаковочной линии. Их качество определяет, насколько быстро предприятие сможет вывести новый продукт, перейти на другой размер упаковки и поддерживать стабильное серийное производство.
